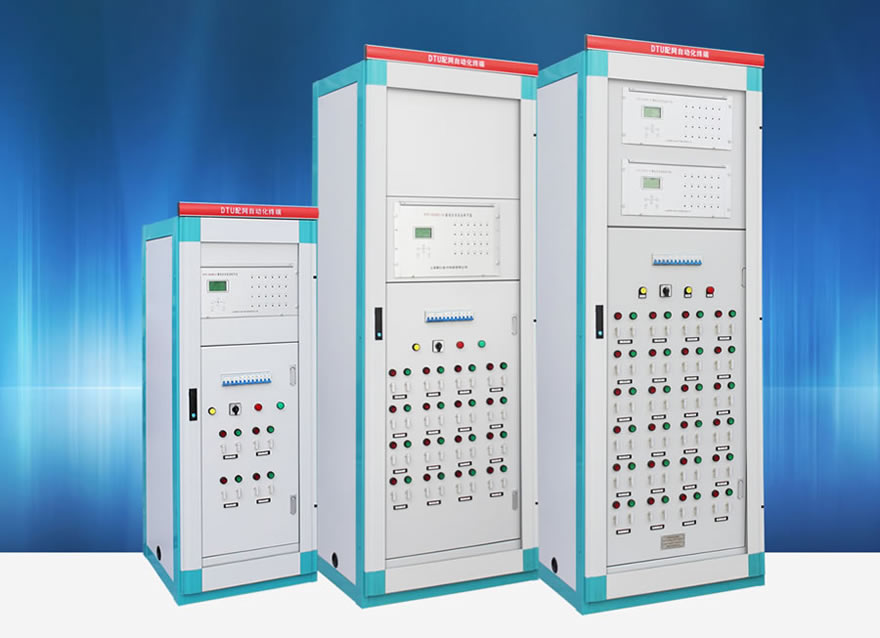

配网自动化终端DTU概述

是应用现代计算机技术、远动、自控、通讯、新型配电设备等技术手段，实现配网在线和离线远方监控，与配电自动管理，以达到配网安全，可靠，经济，优质，高效运行之目的。具有灵活组态配置功能、WEB 发布功能、独立保护插件功能。是集成DTU、线路保护及通信设备管理于一体的新型配电网自动化终端。配网自动化终端DTU的功能模块能实时监测10~35KV线路电压、线路电流、零序电流、设备状态等运行及故障信息，并能完成遥信、遥测、遥控功能，实现配网自动化的实时监控。配电终端DTU的保护功能可以实现线路故障就地检测、切除功能。采用集散式设计模式，具有强大的软、硬件组态配置功能，既满足了 DTU 实时性要求，也实现了数据存储记录功能，同时又可实现线路微机保护独立配置功能，成功解决了测控、保护、通讯兼容共存问题。

主要作用

1、收集线路故障信息，完成故障识别。
2、执行遥控命令实现故障隔离和恢复供电的功能。
3、实现多条线路电压、电流、有功功率、无功功率、功率因数、频率或者谐波值的测量、采集直流量并向上级装置传送。
4、接收并执行上级装置的遥控命令及返送校核。
5、接收并执行对时命令。
6、具有程序自恢复和设备自诊断功能。
7、具有通道监视功能。
8、可接入多路电源，并可在主电源失电时自动无缝投入。
9、可与变电站内其他系统通信，进行信息交换。
10、具有接收和执行复归命令的功能。
11、具有蓄电池智能维护功能。
12、具有与两个及以上主站通信的功能。
13、支持电话拨号、无线、光纤、以太网、RS232/485等多种通信方式。
14、通信规约丰富，支持目前流行的所有规约（如101、104、CDT、MODBUS ）。

应用范围

配网自动化终端DTU一般安装在常规的开闭所(站)、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。部分DTU还具备保护和备用电源自动投入的功能。

实现的作用

1、提高供电可靠性；
2、改善电能质量；
3、节能降损，优化运行，提高电力系统经济运行水平；
4、提高配网现代化管理水平。
