概述

配电房作为日常可见的供电基础设施，存在于我们身边，可以为人们日常正常所需用电提供保障。但是配电房内存在诸多的不安全环境因素，其内易发生设备受损而致电力系统瘫痪。因此制定一套完善的配电房综合监控系统，来保障配电房的安全运转，是一项势在必行的任务。配电房综合监控系统又称为配电房环境监控系统，主要基于智能传感器、边缘计算网关、云平台管理系统等技术，实现火灾报警、环境监测、运行状态视频监控以及电气测控等功能，解决了传统配电站房以人工为主的作业方式，或安装单一监控系统，数据得不到融合应用的困局。随着无人值守配电房的普及和贯彻，加强对配电房环境的监测，保障供电安全，已成为非常重要的工作。

实现目标

■为设备运行提供高度稳定可靠的监控信息资源，提供实时数据监测以及必要的远程控制、智能控制。
■实现配电所发生的故障产生故障告警，通过多种方式通知相关管理人员，及时处理，及时解决，对即将发生的故障进行预警。
■促进配电的自动化、智能化，明确管理人员的权利和责任，提高配电的管理水平，和节省运行管理费用，达到短期投资长期受益的目的。
■利用系统完善的数据统计和分析功能，为配电所管理者提供可靠地参考依据，为配电所建设与改进提供充分的决策依据。
■预留充分的扩展功能，适应发展需要，做到方便扩展、容易更改，可适应环境的变化和管理需求的多样化。

功能特点

■远程运维：通过网络方式，实现配电房动力环境的监控、控制、远程巡检等智能化运维功能。
■集中监控：实现了对视频、门禁、环境、消防、安防等状态的集中监控，实现了对设备台账、故障预警、报表日志的统—管理。
■稳定可靠：综合监控主机采用工业级设计，对外置传感器提供集中供电；环境监控系统在外部电源断电后，自动切换到内置锤电子电池供电，可持续工作三十分钟。
■安装简易：综合监控主机采用—体化设计，集成度高，接口丰富；各类摄像头、传感器、控制器均采用插拔式安装即插即用，施工及维护方便。
■配置灵活：综合监控主机同时支持有线与无线传感器接入，可根据配电房的实际情况，灵活选择前端设备，同时具有良好的扩展性。
■高性价比：系统根据电力行业的规范要求，进行工业化设计及生产，并借鉴智能家居的设计理念控制成本，通过提高产品的集成度与安装部署灵活性，实现更高的经济效益比。

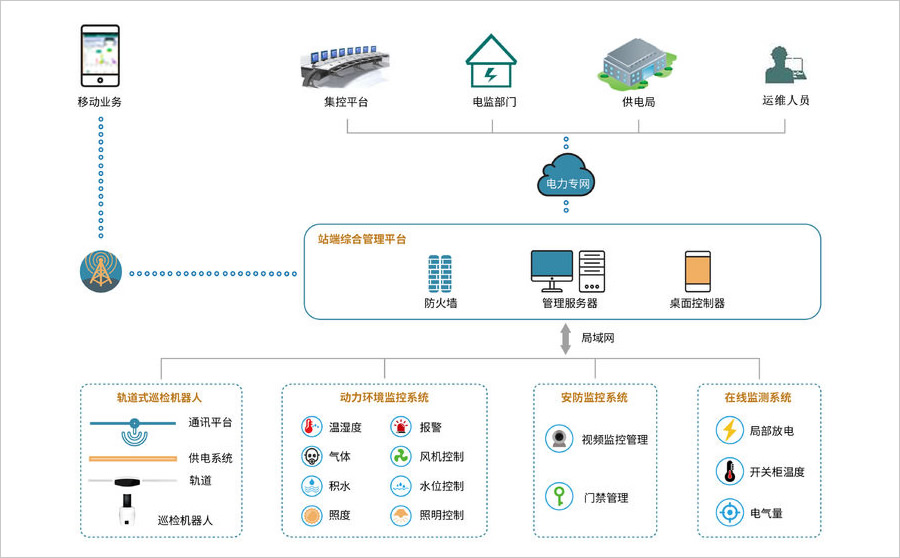

系统组成

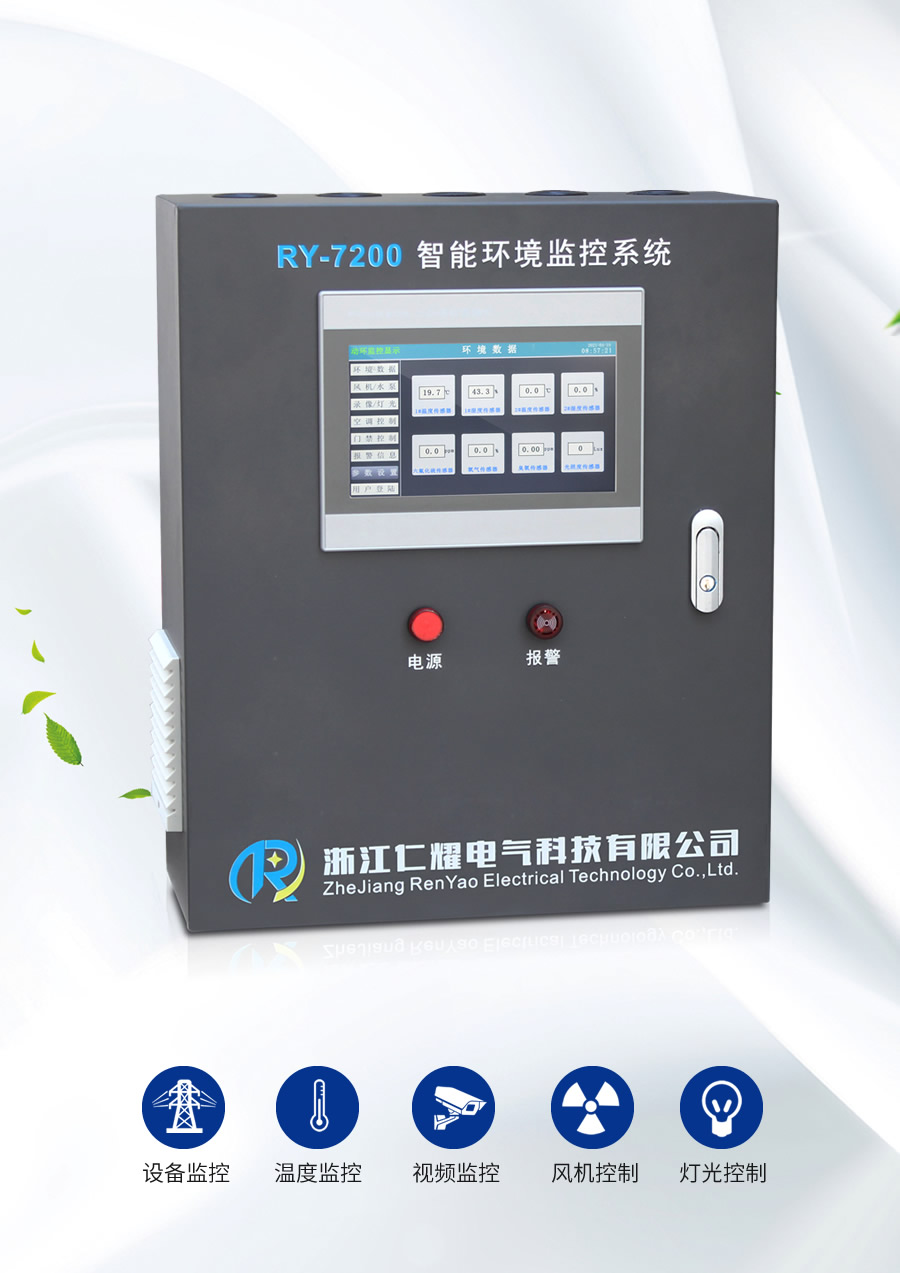

■综合监控主机
配电室环境监控系统的核心设备，包含视频监控、环境监控、动力检测、安防监控、设备运行状态监测等功能模块；具备数据采集（支持有线或无线方式接入）、存储、展示等功能。
■站端监测设备
支持接入视频摄像头、温湿度传感器、水浸传感器、门禁、UPS、除湿机、烟感、空调控制器、灯光控制器、新风系统、声光报警装置等设备。各类设备可以通过有线或无线方式接入主机。
■主站管理平台
可灵活部署在地区或省级数据中心，实现对管辖的配电房内综合监控主机集中管理、数据集中监控、日常运行管理、第三方业务系统接口等功能，并可根据用户需求定制开发。
■功能界面
采用人性化设计，全触屏操作，对配电房中的动力、环境、安防、视频、设备运行状态等监测参量进行实时监测，实现全网的可视化间空调度，为远程巡检提供辅助，能够及时判断故障并发送告警信息。软件可设置多种视频联动、空调与灯光控制联动方案，对远端配电房设备进行遥控和调节，能有效提高设备的维护和管理质量，降低设备维护成本，提高整体工作效率，从而建立起—套稳定、高效、可靠的配电房运维体系。

应用范围

配电房综合监控系统应用于配电房，进行远程、集中、实时的环境监测，实现了电量数椐采集、臭氧监测、 防盗监测、火灾监测、主变温度监测、门禁控制、照明控制、水位监测、视频监控、语音提示、通风控制、空调控制、除湿控制、水泵控制、等功能。

配电房综合监控系统配置方案表

■安装网络红外高清球型及固定摄像机，对配电室内区域进行远程图像监控。
■配电房两侧安装温湿度传感器，采集室内温湿度数据，温湿度超限时报警。
■两条电缆沟内安装水浸探测器，当对水位超限时进行报警。
■地面安装六氟化硫及氧气探测器，当气体浓度超限时报警。
■配电房两侧各安装风机，东侧为进风风机，西侧为出风风机，使房内空气形成对流，当温湿度、SF6、氧气气体浓度超限时自动启动。
■配电房主出入口处安装红外双鉴探测器，并对人员出入情况进行监测。
■配电房主出入口门框安装门磁，探测门的开关状态。
■顶部安装烟感探测器，当探测到烟雾时发出火灾报警。
■顶部安装明火探测器，当探测到房内明火时发出火灾报警。
